Устранение диспетчера на основе динамического анализа


Рассмотрим в качестве простейшего примера запутывание функции fib, которая принимает один параметр n и вычисляет n-е число Фибоначчи. Преобразуем её граф потока управления введением диспетчера. Текст исходной функции и текст функции с введённым диспетчером приведены на рис. 1.

Рис. 1. Исходный текст функции fib и её запутанный вариант

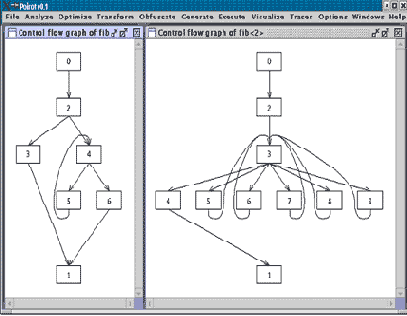

Рис. 2. Граф потока управления исходной и запутанной функции fib

Рис. 3. Исходный граф потока управления функции и восстановленный по трассам граф потока управления функции.

Для анализа запутанной программы были проделаны следующие действия:

  • Запутанная программа была проинструментирована для сбора трасс. В начало каждого базового блока был добавлен вызов специальной функции, которая записывала в файл трассы номер базового блока.

  • По собранным трассам был построен граф потока управления, вид которого совпадал с графом потока управления запутанной функции, поскольку собранные трассы обеспечивали полное покрытие.

  • Поскольку граф потока управления, построенный по трассам, имел характерную регулярную структуру, указывающую на использование диспетчера, блок диспетчера был в трассах проигнорирован, что позволило вскрыть изначальный порядок следования базовых блоков в функции.

Сравнение графа потока управления исходной программы и графа потока управления, полученного в результате анализа трасс, приведено на рис. 3.
